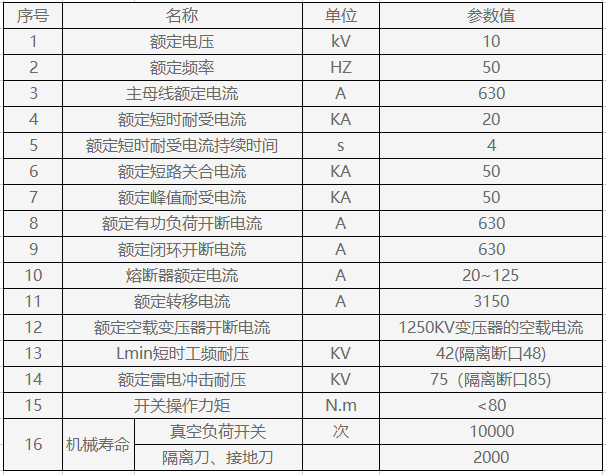

　　柜体结构环网柜柜体采用2mm厚敷铝锌板铆接成型,柜后板有二处压力释放孔,其一是针对电缆室,另外一个则针对负荷开关/母线室。此结构能够保障人身安全和运行设备的可靠。 　　1.柜体结构环网柜柜体采用2mm厚敷铝锌板铆接成型,柜后板有二处压力释放孔,其一是针对电缆室,另外一个则针对负荷开关/母线室。此结构能够保障人身安全和运行设备的可靠性。　　2.各间隔小室　　①母线室母线室位于柜的顶部并连接相邻开关柜。       ②负荷开关是独立单元，内部充以SF6气体。　　③电缆室大约75%空间是用于电缆连接、熔断器、接地开关和PT安装。　　④机构小室与联锁小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。　　⑤低压箱低压箱在柜的顶部,是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。　　⑥断路器室一个断路器(SF6 或真空)能置于负荷开关之下方。　　3.压力释放　　A.上面的压力释放上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。       B.下面的压力释放下面是用于释放电缆小室内部电弧事故时产生的气体压力。　　1.主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置及开关柜的排列配置图等；　　2.开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；　　3.开关柜内主要电气元件的型号，规格及数量；　　4.如开关柜之间或进线柜需要的母线桥连接，应提供母线桥断的额定载流量，母线桥的跨度，距地高度等具体要求数据；　　5.开关柜使用的在特殊环境条件时，应在订货时详细说明；　　6.其他特殊要求。
